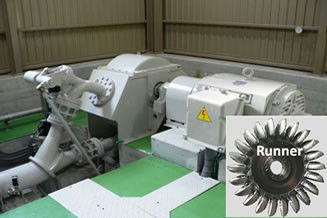

500m水頭部2m3/S 7500kw Peltonの衝動タービン

フランシス 水力タービン

簡単な詳細

ペルトンタービンは,フランシスタービンのような反応性タービンの反対に,動く水の衝動からエネルギーを抽出します.水はノズルを通過し,ランナーの周りに配置されたバケツに衝突し,ランナーを回転させる水槽は,水噴出機の半分速さで 輪が走るときに,水は,非常に少ない速度でランナーを離れるように設計されました.エネルギーのほとんどを抽出していますペルトンタービンは,デフレクタを使用して水流をバケツに調整することで制御できます.

適用範囲頭: 30-500m 流れ: 0.015-2m³/s

特徴

1. 変動する負荷下で効率が非常に平らである.低流量条件では効率が高いままである.
2. 効率を高めるため,ノズルの数は増加できます (6ノズルまで)
3. 発電機の回転頻度がかなり低いため,発電機のコストは高くなります (通常,速度増幅器が必要です)
